FI/LS-Kombigerät und Stromkreis erfassen

Ein FI/LS-Kombigerät (RCBO) vereint FI- und LS-Funktion in einem Gerät. Erfasse seine Angaben gemeinsam, damit die Planstruktur den vorhandenen Abgang beschreibt. Die Begriffserklärung steht im RCBO-Glossar.

Voraussetzungen

Öffne den Plan deiner Verteilung und prüfe die zugehörige Einspeisung oder übergeordnete Gruppe. Halte Kennzeichen, Gerätedaten, Stromkreisname und Leitungsangaben bereit. Diese Anleitung dokumentiert den Bestand; sie wählt kein Schutzgerät aus.

Das Kombigerät anlegen

1. Wähle die Einspeisung oder die passende übergeordnete Gruppe.
2. Ergänze FI/LS-Kombigerät über das Hinzufügen-Menü.

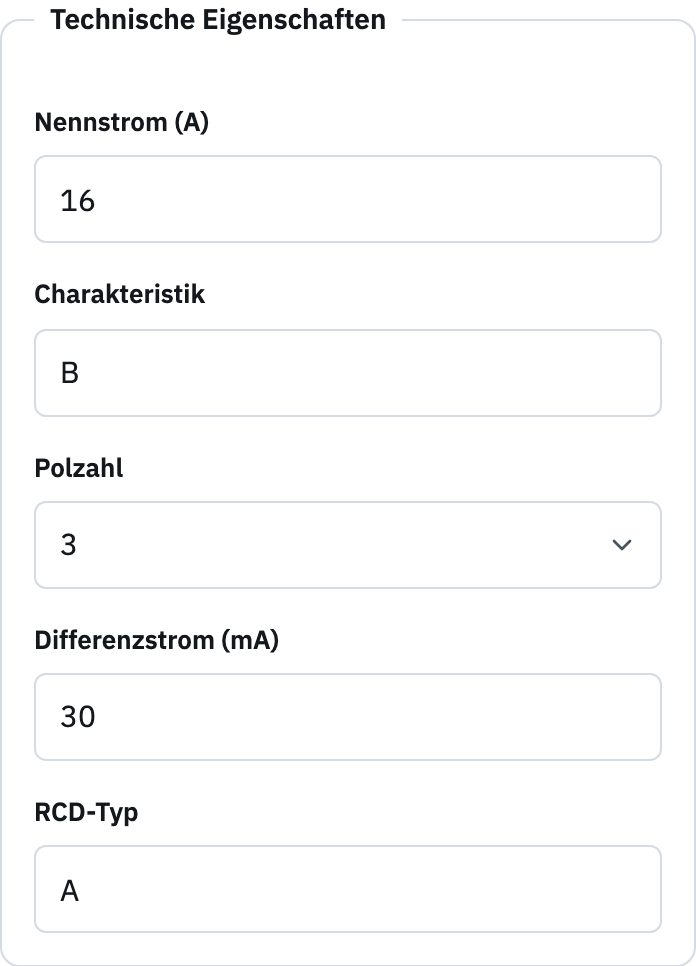

3. Prüfe Bezeichnung, Nennstrom, Charakteristik und Polzahl sowie Fehlerstrom und FI-Typ anhand des vorhandenen Geräts.
4. Wähle Anlegen, warte auf den Speicherabschluss und kontrolliere Kennzeichen und Position in der Planstruktur.

Die angebotenen Varianten im Editor bestimmen, was dokumentierbar ist. Ein bereits vorhandenes Kombigerät änderst du über Eigenschaften bearbeiten.

ScreenshotNur zur Ansicht

Stromkreis und Leitung zuordnen

Beschreibe den zugehörigen Stromkreis eindeutig und ergänze seine Leitung und Anschlüsse. Füge keinen zusätzlichen FI ein, den es im Bestand nicht gibt. Vergleiche anschließend Gerät, Stromkreis und Anschlusszuordnung im Plan.

Ergebnis und fehlende Varianten prüfen

Der gespeicherte Plan zeigt das Kombigerät mit den geprüften Gerätedaten und seinem tatsächlichen Abgang. Ein passendes Symbol allein bestätigt die Angaben noch nicht.

Wird das Kombigerät nicht angeboten, prüfe das übergeordnete Element und den Bauteilumfang. Verwende weder einen LS noch einen FI als stillen Ersatz. Kläre fehlende Varianten über den Pilotkontakt.
