LS und Stromkreise erfassen

Ein Leitungsschutzschalter (LS) wird der passenden Einspeisung oder FI-Gruppe zugeordnet. Beschreibe den tatsächlichen Abgang, damit du ihn später im Plan und am Verteiler wiedererkennst.

Den LS an der richtigen Stelle anlegen

1. Wähle das übergeordnete Schutzgerät oder die Einspeisung.
2. Ergänze Leitungsschutzschalter über das Hinzufügen-Menü.
3. Prüfe Bezeichnung, Charakteristik, Nennstrom und Polzahl.
4. Speichere und kontrolliere den LS in der Planstruktur.

Der Pilot unterstützt ein- und dreipolige LS. „B16“ beschreibt im Erfassungsbeispiel Charakteristik B und 16 A Nennstrom. Es ist keine Empfehlung zur Absicherung eines bestimmten Verbrauchers.

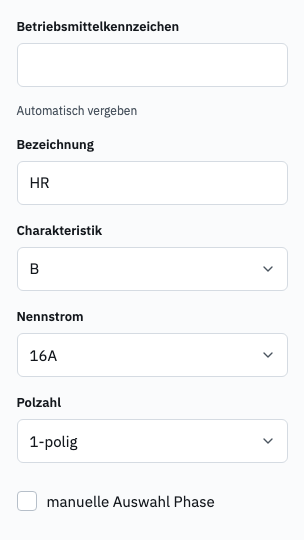

Die Abbildung zeigt die LS-Eigenschaften anhand eines fiktiven Beispiels. Die Werte dienen der Orientierung in der Oberfläche, nicht der Auslegung.

Den Abgang wiederfinden

Verwende Namen wie „Arbeitssteckdosen Küche“, wenn sie den tatsächlichen Stromkreis eindeutig bezeichnen. Prüfe das sichtbare Betriebsmittelkennzeichen und die Zuordnung zum FI.

Wenn der Editor eine Phasenauswahl anbietet, dokumentiere die tatsächliche Zuordnung. Eine automatisch abgeleitete Phase ist noch kein Nachweis für den gebauten Anschluss.

Die Leitung zuordnen

Ein Schutzgerät allein beschreibt den Abgang noch nicht vollständig. Ergänze die tatsächliche Leitung und den Anschluss. Prüfe Gerät, Leitung, Zielbezeichnung und Klemmen gemeinsam.

Eine Reserve ist ein anderer dokumentierter Zustand als ein angeschlossener Abgang. Kontrolliere bei einem Reservegerät, dass keine Leitung oder Zuordnung als vorhanden dargestellt wird, die es im Bestand nicht gibt.

Nach Änderungen prüfen

Wenn du die Reihenfolge änderst oder die Gruppe durchnummerierst, vergleiche Kennzeichen und Stromkreisnamen erneut mit der Beschriftung des Verteilers. Die Bearbeitungsanleitung erklärt diese Aktionen.

Instaplaner übernimmt keine Dimensionierung der Leitung oder Auswahl des passenden Leitungsschutzschalters.
