Klemmenplan erstellen: Leitungen und Klemmen

Ein Klemmenplan zeigt die dokumentierten Anschlüsse. Damit er deinen Bestand beschreibt, müssen Leitung, Adern und Klemmenzuordnung stimmen. Du brauchst die tatsächlichen Leitungsangaben und das zugehörige Schutzgerät.

Leitung und Anschluss öffnen

1. Wähle den betroffenen Abgang in der Struktur.
2. Nutze Leitung und Anschluss bearbeiten für eine vorhandene Zuordnung. Zum Ergänzen wird je nach Stelle Leitung & Klemmen angeboten.
3. Prüfe Bezeichnung, Leitungstyp, Aderzahl und Querschnitt anhand des Bestands.
4. Wähle die tatsächliche Anschlussart und prüfe die Adern.

Hat ein Gerät mehrere Leitungszuordnungen, wähle den konkret betroffenen Stromkreis. Bearbeite nicht versehentlich einen gleich benannten Abgang.

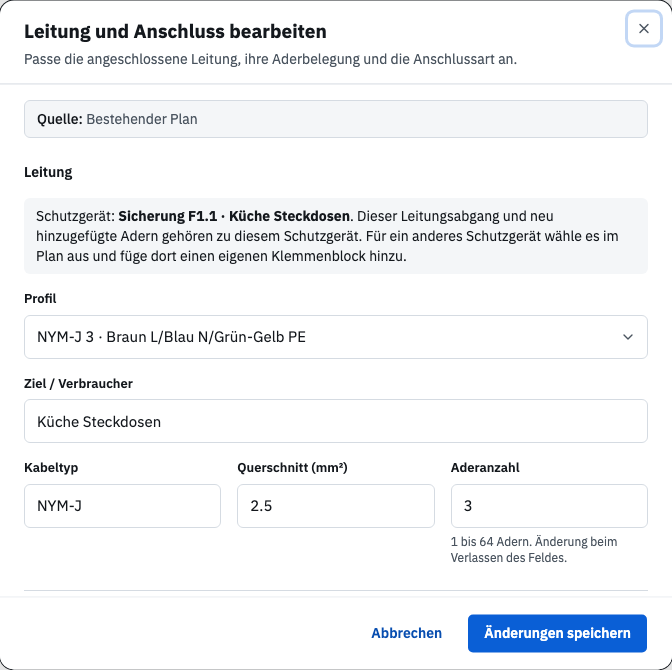

Die folgende Abbildung zeigt den Bearbeitungsdialog mit fiktiven Bestandsdaten. Prüfe bei deinem Projekt die tatsächliche Leitung und jeden Anschluss.

Die Anschlussart unterscheiden

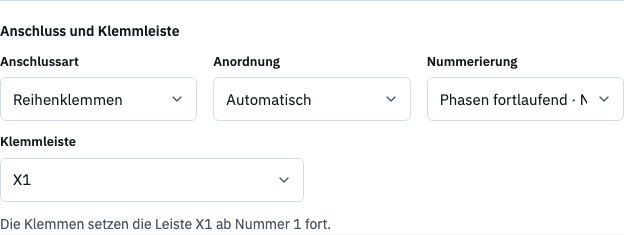

Unter Anschlussart unterscheidet der Editor:

• Reihenklemmen: Die erfassten Adern werden Klemmen zugeordnet.
• Direktanschluss: Die Adern sind direkt angeschlossen. Ein solcher Abgang bekommt keine erfundene Klemmleiste.
• Klemmen mit N/PE-Sammelschiene: Dokumentiere die vorhandene Anschlusszuordnung und die zugehörigen Potentiale.

Bei einem Wechsel zum Direktanschluss bleiben vorhandene Klemmeneinstellungen für einen späteren Wechsel erhalten. Prüfe trotzdem, was der aktuelle Planstand tatsächlich darstellt.

Klemmleiste und Nummerierung prüfen

Ordne den Anschluss der richtigen Klemmleiste zu. Kontrolliere Anordnung und Nummerierung: Die Darstellung kann automatisch, nach Potential oder nach Stromkreis gruppiert werden.

Prüfe jede Ader, ihren Anschluss und die sichtbare Klemmenbezeichnung. Ein fortlaufendes Kennzeichen hilft nur, wenn es zum dokumentierten Anschluss passt. Speichere die Änderungen und warte auf den Abschluss.

Den Klemmenplan ansehen

Wähle in der Planansicht Klemmenplan, sobald Klemmenblätter vorhanden sind. Vergleiche Leitung, Gerät, Klemme und Anschlussbezeichnung miteinander. Die Ansicht erscheint nur, wenn der erfasste Stand entsprechende Blätter enthält.

Der Klemmenplan und die Stromlaufplan-Vorschau werden aus dem gespeicherten Planstand abgeleitet. Eine Zeichnung beweist nicht, dass die erfasste Zuordnung vor Ort richtig ist. Kontrolliere sie am Bestand.

Wenn ein Anschluss fehlt

Prüfe zuerst Anschlussart und Klemmleiste. Ein Direktanschluss erscheint nicht als Reihenklemme. Kontrolliere außerdem, ob deine Änderungen gespeichert sind und du die richtige Leitung bearbeitest.

Korrigiere fehlende oder falsche Angaben, bevor du den Plan als PDF ausgibst. Die Begriffe Klemme und Stromkreis erklärt das Glossar.
