Schaltgeräte und ihre Zuordnungen dokumentieren

Schaltgeräte haben außer Gerätedaten auch Kontakt- und Steuerzuordnungen. Ein angelegtes Gerät mit noch offenen Zuordnungen ist keine vollständige Schaltungsdokumentation. Diese Referenz erklärt die Softwarefelder; sie ist keine Verdrahtungs- oder Auslegungsempfehlung.

Voraussetzungen und Freischaltung

Öffne eine Verteilung mit Schreibzugriff. Halte die tatsächlichen Geräte- und Anschlussdaten bereit. Schütz und Stromstoßrelais können separat für dein Konto freigeschaltet sein. Fehlt eine Aktion, prüfe Auswahl, Zugriff und Pilotumfang über den Kontakt. Eine Storybook-Darstellung belegt keine Freischaltung.

Ein Schaltgerät anlegen

1. Wähle die passende übergeordnete Stelle und die angebotene Schaltgeräte-Aktion.
2. Prüfe Funktion und Hauptkontakte beziehungsweise Schaltkontakte.
3. Beim Schütz unterscheidet Platzierung zwischen Flexibel zuordnen und Direkt im Strompfad. Die zweite Variante koppelt die Hauptkontakte im Strompfad; prüfe Hauptkontaktart und gegebenenfalls Hilfskontakte.
4. Öffne Spule und erfasse Spulenspannung (V) und Stromart, soweit am Bestand bekannt. „Noch nicht festgelegt“ ist keine ermittelte Stromart.
5. Wähle Anlegen, warte auf den Speicherabschluss und prüfe das Gerät.

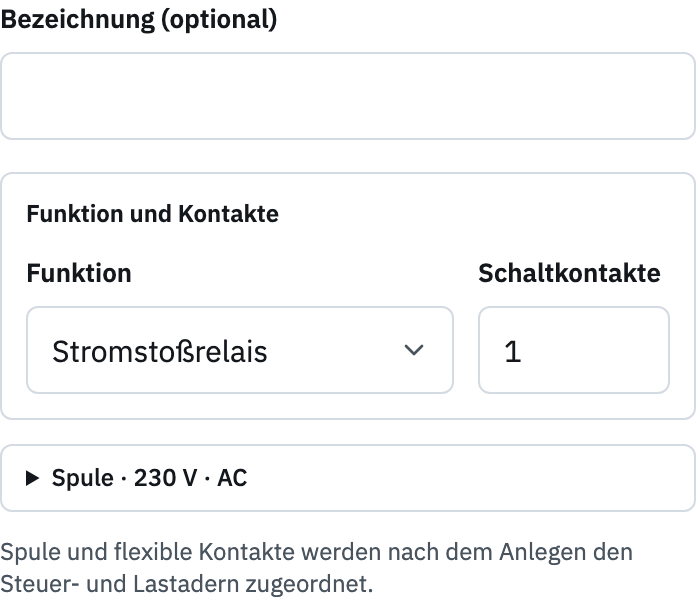

ScreenshotNur zur Ansicht

Kontakte und Steuerung prüfen

Bei flexiblen Kontakten erfasst du Kontaktart, Eingang ab Schutzgerät, gegebenenfalls Phase am Eingang und die angebotenen Anschlussziele. Bei Hauptkontakten direkt im Strompfad folgen Eingang und Ausgänge automatisch dem Strompfad. Kontrolliere das Ergebnis und die gemeinsame Schaltfunktion.

Spule und flexible Kontakte werden nach dem Anlegen den tatsächlichen Steuer- und Lastadern zugeordnet. Prüfe auch die Leitungs- und Anschlussdaten. Ein Gerätename oder ein sichtbares Kontaktsymbol allein belegt diese Zuordnung nicht.

Netzteil und Schaltaktor unterscheiden

Beim angebotenen Netzteil prüfst du Versorgung ab Schutzgerät, Phase und Ausgangsspannung (V DC). Beim Schaltaktor prüfst du Schaltkanäle, Unterstützte Stromart und Maximale Schaltspannung (V). Jeder dort angelegte Kanal ist ein potentialfreier Relaisausgang. Ordne anschließend die tatsächlichen Verbindungen zu und kontrolliere offene Anschlüsse.

Diese Geräteerfassung ist nicht dasselbe wie die separate Smart-Home-Topologie. Verwende den Bedienweg, der zum tatsächlich dokumentierten Gerät passt.

Ergebnis und Fehlerhilfe

Kontrolliere Gerät, Kontakte, Steueradern und Lastzuordnungen gemeinsam im gespeicherten Plan. Prüfe nach Änderungen der Kontaktzahl vorhandene Zuordnungen erneut. Korrigiere abgelehnte oder offene Verbindungen vor der Weitergabe. Fehlt der passende Gerätetyp, verwende keinen ähnlich aussehenden Ersatz.
