Deinen ersten Verteiler erfassen

Du brauchst einen freigeschalteten Pilotzugang, Internet und belastbare Angaben zum Verteiler. Halte Gerätekennzeichen, Gerätedaten, Stromkreisnamen und Leitungszuordnungen bereit. Fehlende Angaben klärst du am Bestand.

Projekt und Beschreibung beginnen

1. Öffne deine Projekte. Ohne aktive Anmeldung gelangst du zum Login.
2. Beginne die Anlage eines Projekts und wähle, wie du es beschreiben möchtest: Frei erzählen, Frei erzählen mit Fragen oder Geführtes Interview.
3. Nenne Projekt und Verteiler so, dass du sie später wiederfindest. Beschreibe anschließend Einspeisung, Schutzgeräte und zugehörige Stromkreise.
4. Starte und beende die Aufnahme bewusst. Warte auf die Auswertung, bevor du eine weitere Eingabe beginnst.

Du möchtest Geräte gezielt im Editor ergänzen? Der Abschnitt Plan bearbeiten erklärt den manuellen Weg.

Ein fiktives Erfassungsbeispiel

„Das Projekt heißt Wohnung Erdgeschoss. Im Verteiler sitzt F1, ein vierpoliger FI Typ A, 40 Ampere, 30 Milliampere. Dahinter sind sechs einpolige B16-LS. Der erste Stromkreis heißt Küche, der zweite Arbeitssteckdosen Küche.“

Das Beispiel beschreibt angenommene Bestandsangaben. Es ist keine Auslegungsempfehlung oder Kundenreferenz. Für einen vollständigen Plan fehlen hier unter anderem die übrigen Stromkreisnamen, die Einspeisung und die tatsächlichen Leitungs- und Anschlussangaben. Ergänze, was dein Bestand belegt.

Angaben prüfen und Plan übernehmen

Lies die erkannten Angaben vor der Bestätigung. Stimmen Gerätedaten, Reihenfolge und die Zuordnung der LS zum FI? Werden fehlende Angaben nachgefragt? Korrigiere den Text oder beantworte die Rückfragen.

Übernimm den Plan erst, wenn der Vorschlag deinen erfassten Angaben entspricht. Die Sprach-Anleitung erklärt den Prüfweg genauer.

Den Plan am Bestand kontrollieren

Öffne den gespeicherten Plan. Vergleiche die Geräte und Stromkreise in der Struktur mit der Vorschau. Prüfe insbesondere, ob ein Stromkreis unter dem richtigen Schutzgerät steht und die Bezeichnung eindeutig ist.

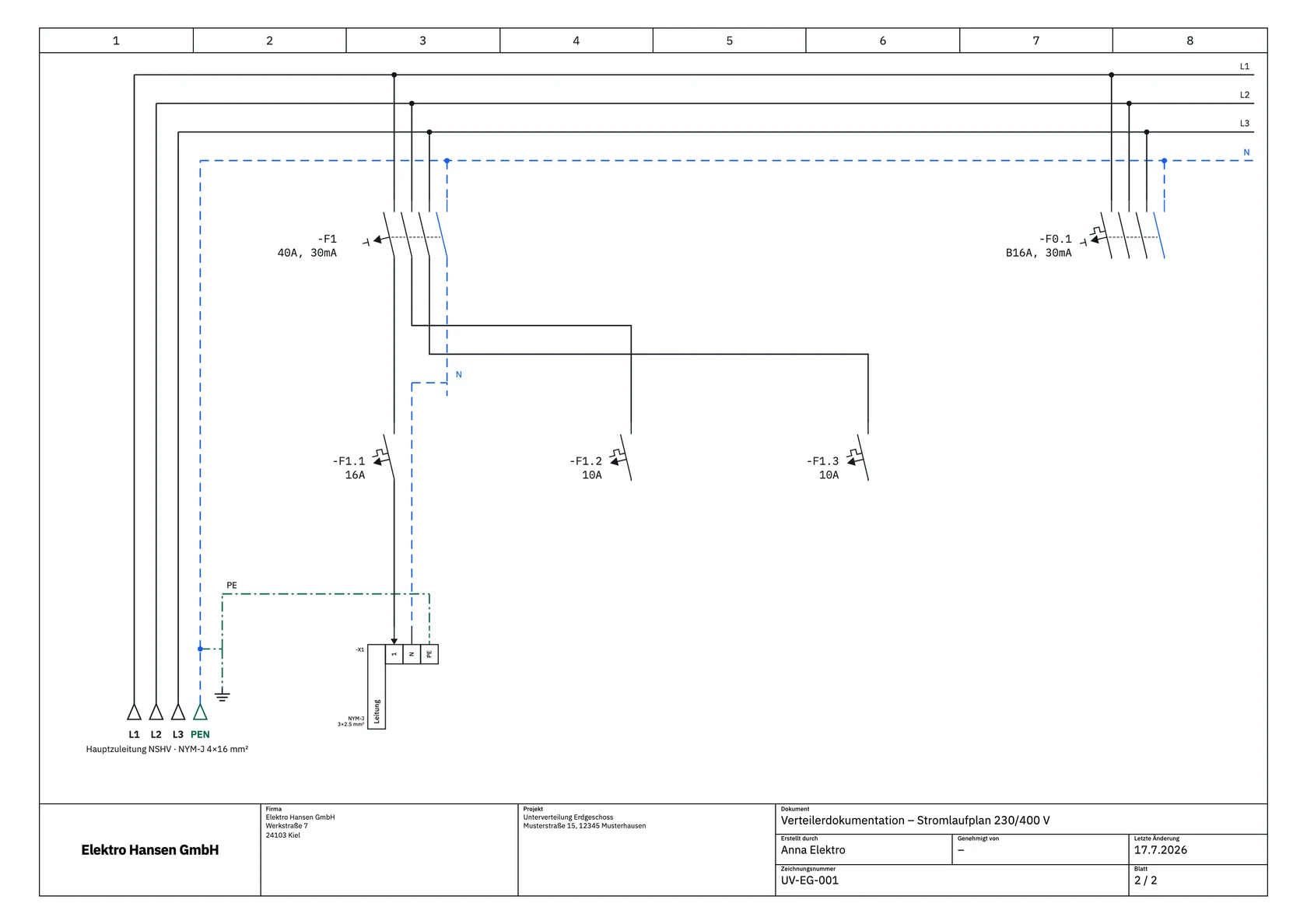

Die Planansicht ist im Pilot eine experimentelle Vorschau. Die folgende Abbildung ist ein fiktiver Beispielplan aus Instaplaner; sie zeigt das Darstellungsprinzip und ist nicht die Ausgabe des obigen Diktats.

Leitungen ergänzen und PDF sichern

Ergänze die tatsächlichen Leitungen und Klemmen. Kontrolliere die Vorschau nach jeder Änderung und warte, bis der Stand gespeichert ist. Danach kannst du den Plan als PDF sichern.
