Planansichten und Blätter lesen
Zwischen Stromlaufplan, Klemmenplan und Listen wechseln, Blätter durchsehen und die Planansicht passend vergrößern.
Aktualisiert am
Alle Planansichten werden aus den erfassten Daten abgeleitet. Je nach Inhalt entstehen verschiedene Blattarten. Ein fehlender Ansichtsbutton bedeutet nicht automatisch einen Darstellungsfehler.
Die passende Ansicht wählen

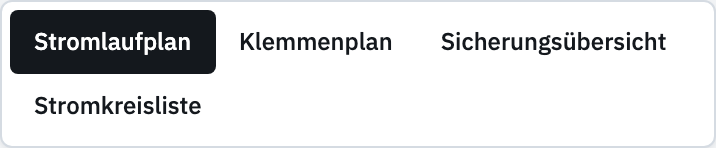

| Ansicht | Wofür sie hilft |
|---|---|
| Stromlaufplan | Geräte und ihre elektrischen Zusammenhänge kontrollieren |
| Klemmenplan | Dokumentierte Klemmen und Anschlusszuordnungen vergleichen |
| Sicherungsübersicht | Schutzgeräte und Beschriftung überblicken |
| Stromkreisliste | Stromkreise und ihre erfassten Angaben durchsehen |
| Smart Home | Unterstützte Smart-Home-Geräte und Zuordnungen im freigeschalteten Umfang prüfen |
Die Auswahl erscheint, sobald mehrere Blattarten vorhanden sind. Beim Wechsel wird das erste Blatt der gewählten Art gezeigt. Verwende die Blattnavigation, um weitere Blätter zu kontrollieren. Prüfe die Blattart und Blattnummer, bevor du eine fehlende Darstellung vermutest.
Den Ausschnitt verändern
Vergrößern und Verkleinern ändern die Darstellungsgröße. Auf Blattbreite einpassen passt die Ansicht an die verfügbare Breite an. Der Zoom ändert keine Gerätedaten und keine Anschlusszuordnung.
Das Ergebnis abgleichen
Wähle ein bekanntes Gerät und vergleiche Kennzeichen, Bezeichnung und Gruppe mit der Struktur. Prüfe bei Leitungen zusätzlich Ziel und Klemmen. Kontrolliere alle relevanten Blätter, nicht nur das erste.
Fehlt der Klemmenplan, prüfe zuerst, ob Reihenklemmen erfasst sind. Ein Direktanschluss erzeugt keine erfundene Klemmleiste. Die Leitungsanleitung zeigt den Prüfweg.
Schriftfeld und Ausgabe
Prüfe Objekt- und Verteilerangaben im Schriftfeld, bevor du Blätter weitergibst. Planansicht und Druckansicht kontrollierst du getrennt. Eine ausgegebene Datei bleibt der damalige Stand.
